Над 110kV НА наружном кабеле оптического волокна оболочки 200 измеряют кабель оптического волокна Само-поддержки ADSS Все-диэлектрика пяди
Описание:

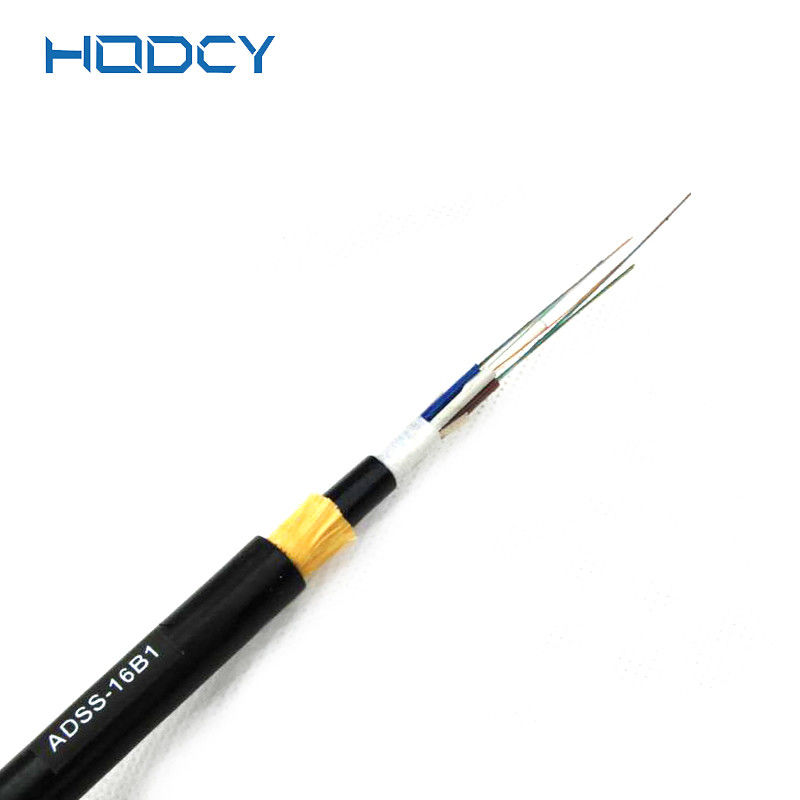

Кабель ADSS свободно структура сели на мель трубкой, который. Стекловолокно 250µm, свободная трубка сделано из высокой пластмассы модуля, которая заполнена с водоустойчивой смесью. В центре кабельной жилы член прочности FRP, свободная трубка (и заполняя веревочка) переплетены вокруг центрального ядра подкрепления для того чтобы сформировать компактную и круглую кабельную жилу, и зазора в кабельной жиле заполнены с водой преграждая заполнитель. Наружное кабеля оболочка полиэтилена (PE) внутренняя, тогда переплело высокое aramid прочности на растяжение, внешнее электрическая отслеживая (НА) наружная оболочка.
Особенности:
Кабель ADSS исполняет со стандартным IEEE p 1222 так же, как IEC 60794-1.
Смогите быть установлено без отключать силу
Превосходный НА представлении, максимуме индуктивном на работая этап НА оболочки может reach25kV
Облегченный и небольшой диаметр уменьшая нагрузку причиненную льдом и ветром и нагрузку на backprops towersand
Длины большой пяди и самая большая пядь сверх 1000m
Хорошая работа прочности на растяжение и температуры
Жизненный период расчетного срока службы 30 лет
Применение:
Фактическое состояние надземных линий электропередач принято во всестороннее рассмотрение когда кабель ADSS конструируется. Для надземных линий электропередач под 110kV, приложена оболочка PE наружная. ДЛЯ линий электропередач равных к или над 110kV, НА наружной оболочке прикладывает. Предназначьте дизайн количества aramid и садить процесс на мель может удовлетворять требование на различных пядях.
Технические параметры:
| Диаметр Ref.outer | Ref.weight kg/km | Напряжение Ref.daily max.working | Максимальное позволяемое работая напряжение | Прочность перерыва | Член прочности CSA | Модуль упругости | Коэффициент расширения жары | Соответствующая пядь (Стандарт NESC, m) | ||||
| mm | Оболочка PE | НА оболочке | kN | kN | kN | mm2 | kN/mm2 | 10-6/k | B | C | D | |
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33 | 19,6 | 0,1 | 800 | 560 | 800 | 560 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40 | 20,1 | 0,1 | 880 | 650 | 880 | 650 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48 | 24 | -0,4 | 1000 | 750 | 1000 | 760 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51 | 25,1 | -0,5 | 1100 | 800 | 1100 | 830 |
| 17,9 | 249 | 266 | 18 | 50 | 120 | 58,8 | 26,1 | -0,8 | 1180 | 880 | 1180 | 900 |
