Место происхождения:
Китай
Фирменное наименование:
Hochiry
Сертификация:
CE ROHS
Номер модели:
GJYXFCH-1B6-SM
Свяжитесь мы

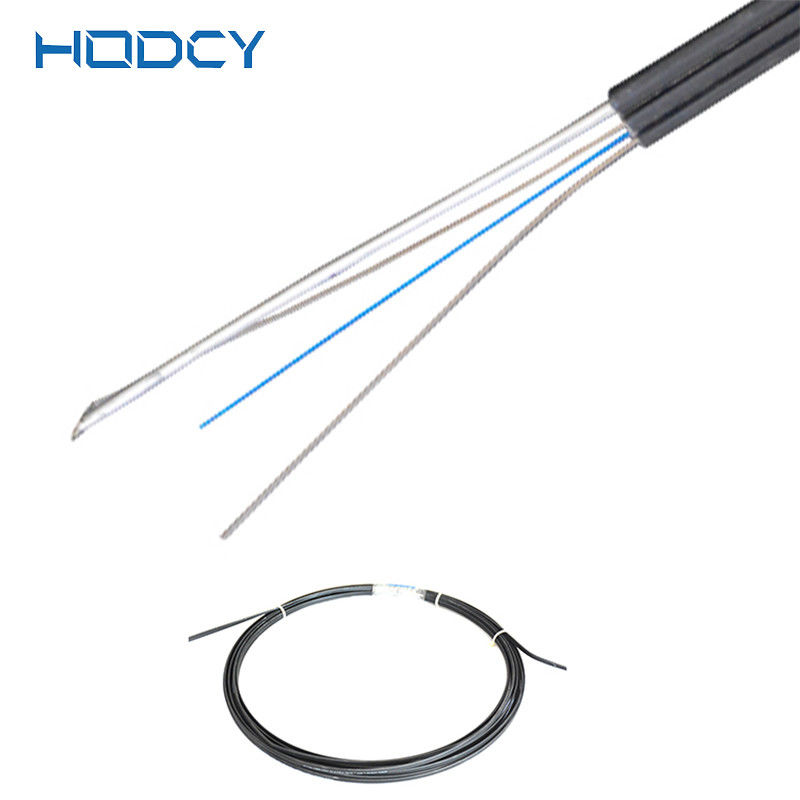

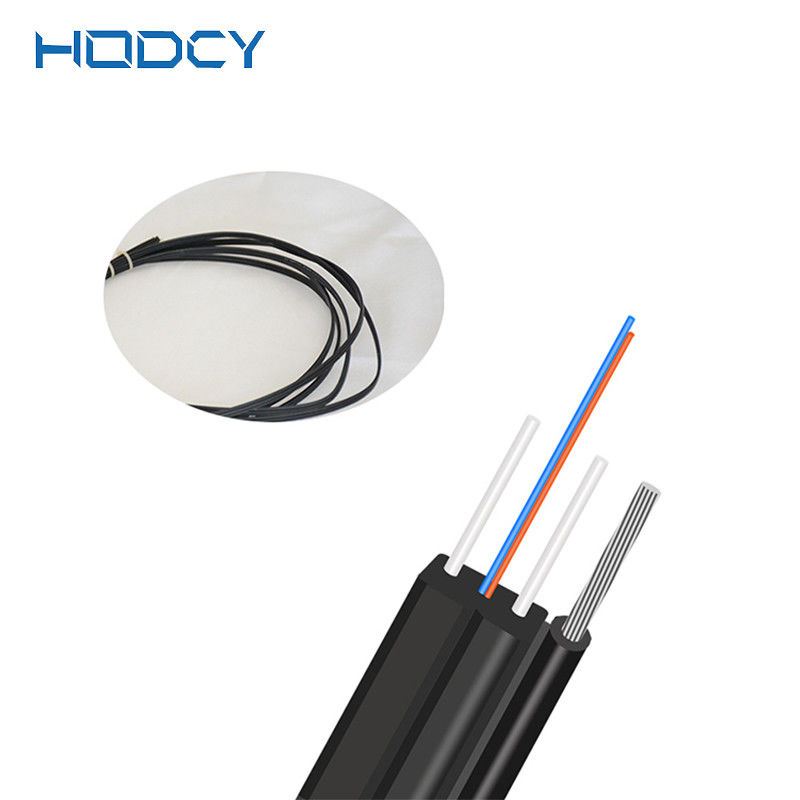

Кабель падения кабеля оптического волокна G657A плоского падения Ftth крытый на открытом воздухе LSZH Fibra Optica
Описание:

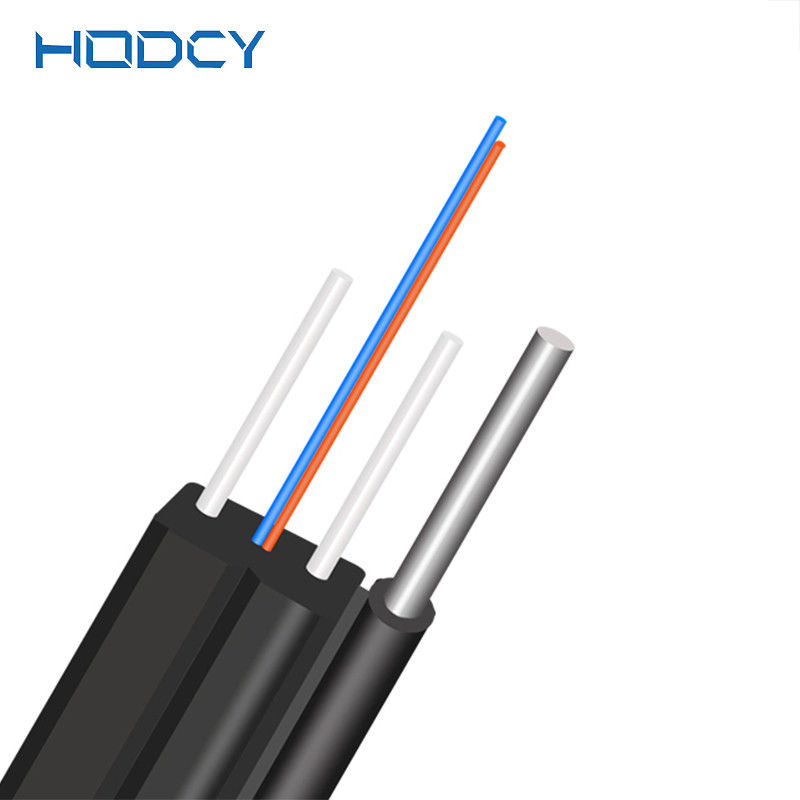

Доступ кабеля падения оптического волокна к пользе мискообразного оптического кабеля (крытой проводки) блок оптической связи (волокно) в центре, помещенном с обеих сторон параллельного неметаллического подкрепления 2 (FRP) или металла усиливая член, и в конце концов чернота или цвет штранг-прессования хлорид винила поли (PVC) или куртка LSZH (LSZH, низких дыма, свободный от галоид, пламя - retardant).
Особенности:
Применение:
Детали конструкции кабеля
| Детали | Блок | Спецификация G.657A1 | |
| Диаметр поля режима | 1310nm | μm | 9.0±0.4 |
| 1550nm | μm | 10.1±0.5 | |
| Диаметр плакирования | μm | 124.8±0.7 | |
| Не-циркулярность плакирования | % | ≤0.7 | |
| Ошибка концентричности Ядр-плакирования | μm | ≤0.5 | |
| Покрывая диаметр | μm | 245±5 | |
| Покрывая Не-циркулярность | % | ≤6.0 | |
| Ошибка концентричности Плакировани-покрытия | μm | ≤12.0 | |
| Критическая длина волны кабеля | nm | λcc≤1260 | |
| Амортизация (максимальная) | 1310nm | dB/km | ≤0.35 |
| 1550nm | dB/km | ≤0.21 | |
| Макрос-гнуть потеря | 1turn×10mm radius@1550nm | dB | ≤0.75 |
| 1turn×10mm radius@1550nm | dB | ≤1.5 | |
Привяжите характеристики механических и окружающей среды
| Телеграфный код | Волокно | Диаметр кабеля | Кабель | Tensilse | Толкотня | Bedning |
| Отсчет | mm | вес | Прочность | Сопротивление | Радиус | |
| Kg/km | Длинный/недолгосрочный | Длинный/недолгосрочный | Динамический/статический | |||
| N | N | mm | ||||
| GJXFH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 8,5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | × (2.0±0.2) (3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | × (2.0±0.2) (3.0±0.2) | 9,5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | × (2.0±0.2) (3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
Характеристики волокна
| Стиль волокна | Блок | SM G652D | MM 50/125 | OM3-150 |
| Условие | mm | 1310/1550 | 850/1300 | 850/1300 |
| Амортизация | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 |
| Диаметр плакирования | um | 125±1 | 125±1 | 125±1 |
| Не-циркулярность плакирования | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Покрывая диаметр | um | 242±7 | 242±7 | 242±7 |
