Место происхождения:
Китай
Фирменное наименование:
Hochiry
Сертификация:
TUV
Номер модели:
PV1000
Свяжитесь мы

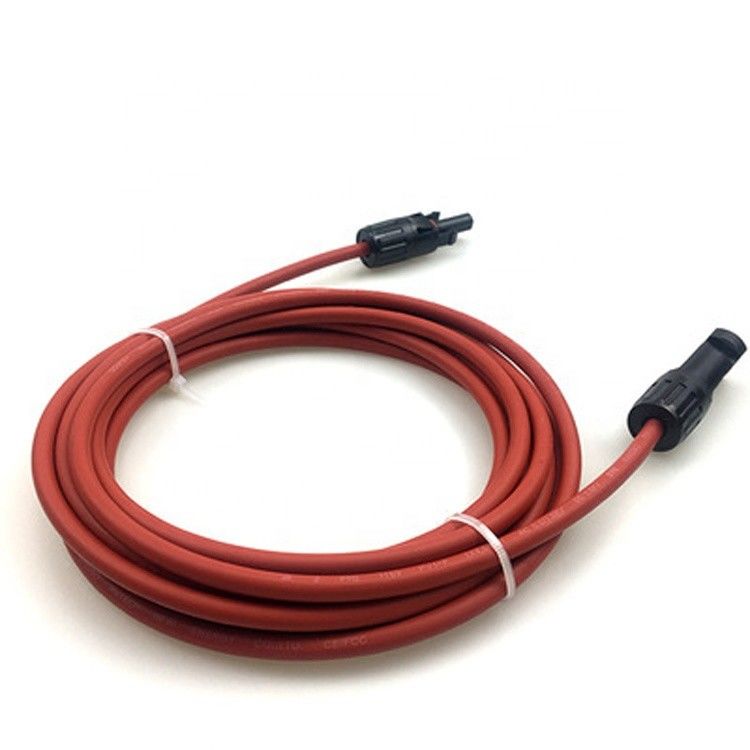

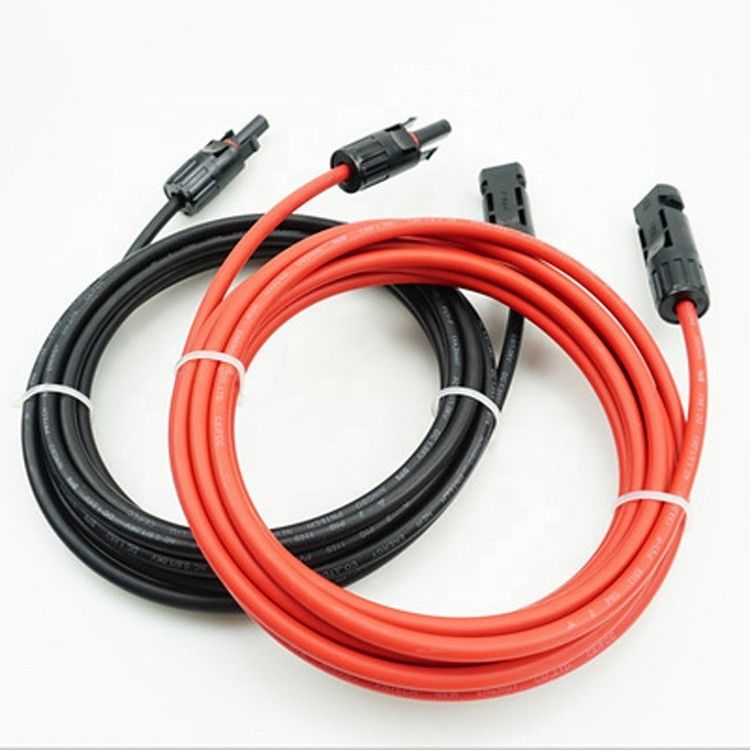

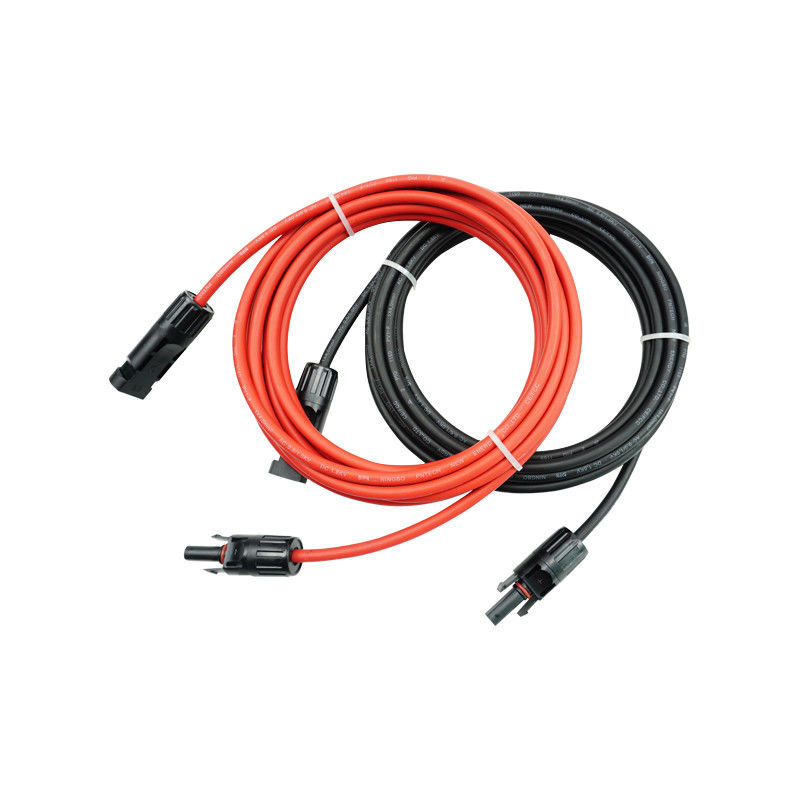

Провод кабеля DC солнечный PV огнезащитного высокого стандарта кабелей PV-1X4mm2
Огнезащитное описание высокого стандарта кабелей PV-1X4mm2:
A. Применение: Двойная изоляция, крест луча электронов соединила кабели для photovotaic электростанции.
Конструкция: Залуживанная медь, согласовывая toVDE0295/IEC60228, Class5
B. свойства материала/стандарты:
1. Огнезащитное представление: IEC60332-1.
2. Излучение дыма: IEC61034; EN50268-2
3. Низкая нагрузка огня: DIN51900
4. Утверждения: TUV2PfG 1169/08.2007 PV1-F.
5. Стандарты применения: UNE211 23; UNE20.460-5-52, ЮТ C 32-502
Данные по огнезащитного высокого стандарта кабелей PV-1X4mm2 технические:
1. Номинальное напряжение: AC U0/U=600/1000V, DC 1000/1800V;
2. Напряжение тока теста: 6500V, 50Hz, 5Min.
3. Оценка температуры: 45oC до +125oC, -40oF до +257oF, температура окружающей среды: 25years (TUV) -40oC до +90oC, -40oF до +194oF, температура короткого замыкания Макс.: 280oC, +536oF.
5. Радиус загиба: Зафиксированное installation>4X изредка moved>5X
Огнезащитная спецификация высокого стандарта кабелей PV-1X4mm2:
| Конструкция | Конструкция проводника. | Проводник | Наружный | Сопротивление максимальное. | Настоящая заботя емкость | ||||
| nxmm2 | n/m | mm | mm | Ω/Km | |||||
| 1X1.5 | 30/0.25 | 1,58 | 4,90 | 13,30 | 30 | ||||
| 1x2.5 | 50/0.25 | 2,02 | 5,45 | 7,98 | 41 | ||||
| 1x4 | 56/0.3 | 2,30 | 6,10 | 4,75 | 55 | ||||
| 1x6 | 84/0.3 | 3,42 | 7,20 | 3,39 | 70 | ||||
| 1x10.0 | 142/0.3 | 4,56 | 9,00 | 1,95 | 98 | ||||
| 1x16.0 | 228/0.3 | 5,60 | 10,20 | 1,24 | 132 | ||||
| 1x25.0 | 361/0.3 | 6,95 | 12,00 | 0,795 | 176 | ||||
| 1x35.0 | 525/0.3 | 8,74 | 13,80 | 0,565 | 218 | ||||
| 1x50.0 | 720/0.3 | 9,20 | 14,80 | 0,393 | 280 | ||||
| 1x70.0 | 988/0.3 | 11,00 | 16,90 | 0,277 | 350 | ||||
| 1x95.0 | 1349/0.3 | 12,50 | 18,70 | 0,21 | 410 | ||||
| 1x120.0 | 1691/0.3 | 14,20 | 20,70 | 0,164 | 480 | ||||
спецификация проводника меди кабеля 2x4mm2 солнечная PV:
| Конструкция | Конструкция проводника | Толщина изоляции | Толщина оболочки | Наружное ø | Сопротивление максимальное. | Настоящая заботя емкость | Приблизительный вес |
| ² n×mm | n/m | mm | mm | mm | Ω/Km | Kg/Km | |
| 2×1.5 | 30/0.25 | 0,7 | 0,8 | 8.3±0.2 | 13,3 | 30 | 7,2 |
| 2×2.5 | 50/0.25 | 0,7 | 0,8 | 9.2±0.2 | 7,98 | 41 | 9,4 |
| 2×4.0 | 56/0.3 | 0,7 | 0,8 | 12.0±0.2 | 4,75 | 55 | 14,2 |
| 2×6.0 | 84/0.30 | 0,8 | 0,9 | 13.5±0.2 | 3,39 | 70 | 20 |
| 2×10.0 | 142/0.30 | 0,9 | 1,1 | 17.6±0.2 | 1,95 | 98 | 29 |
| 2×16.0 | 228/0.30 | 1,1 | 1,1 | 19.8±0.2 | 1,24 | 132 | 43 |
