Место происхождения:
Китай
Фирменное наименование:
Hochiry
Сертификация:
TUV
Номер модели:
PV1500
Свяжитесь мы

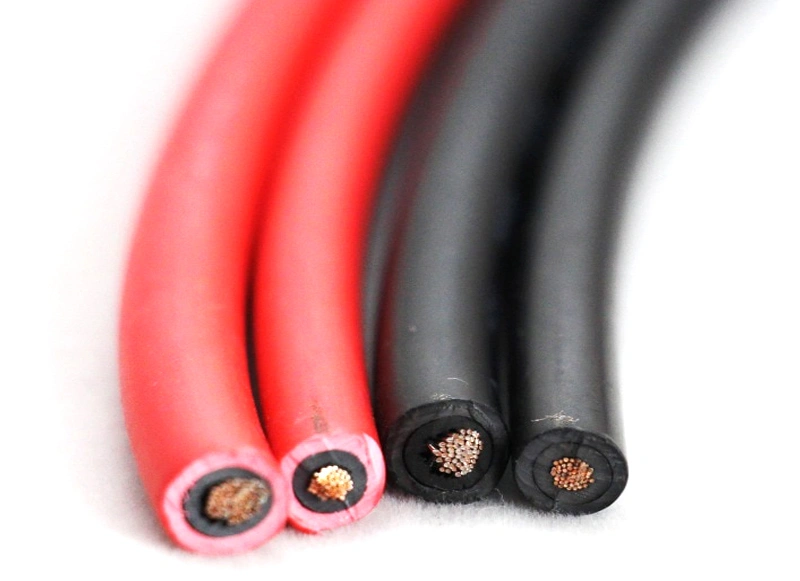

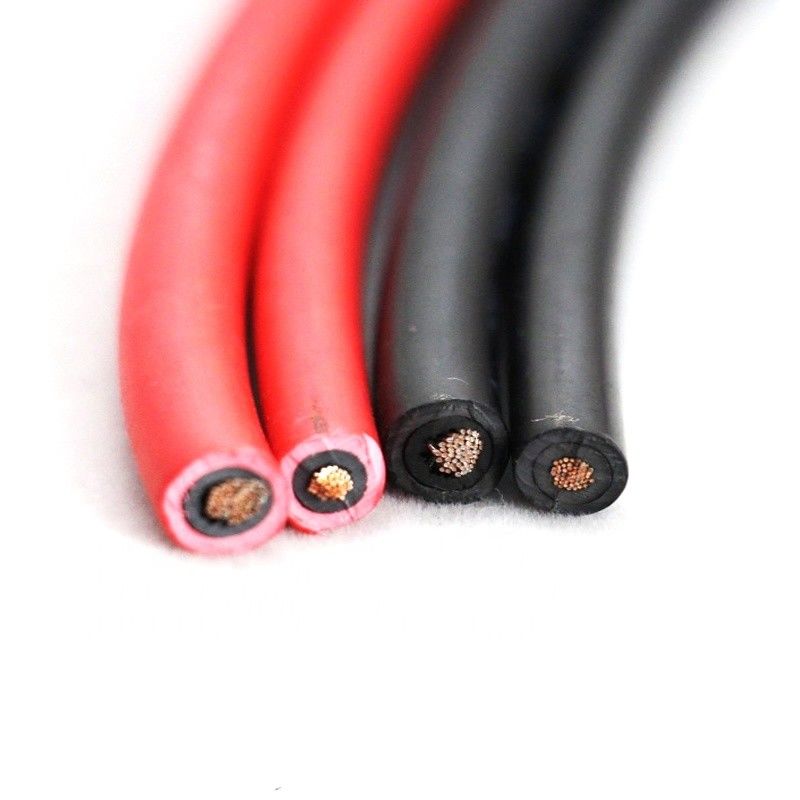

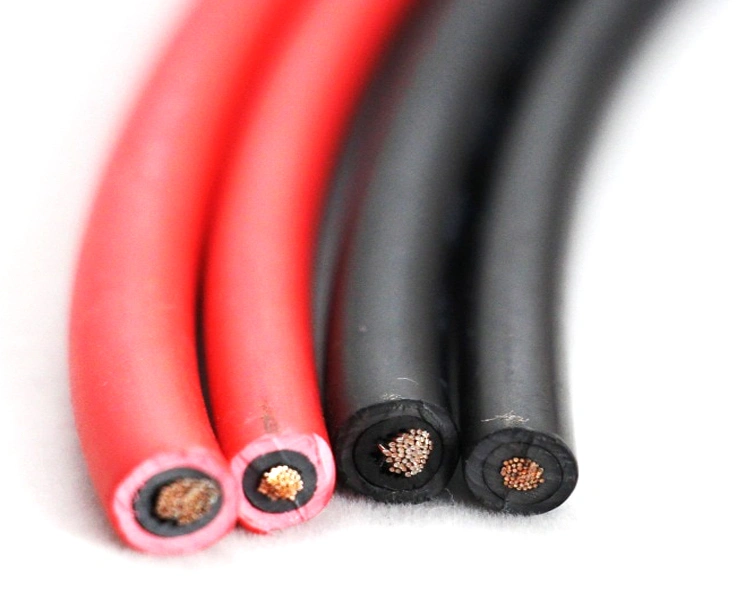

Кабель панели солнечных батарей PV1-F особенный кабель используемый для солнечных фотовольтайческих модулей в системе. Он имеет характеристики сопротивления погоды, высокотемпературного сопротивления, и сопротивления трением. Он имеет длинный срок службы и высококачественные бескислородные залуживанные медные проводники. Обеспечить главное проводное влияние, высокопроизводительные изолируя материалы и материалы оболочки после того как образование поперечных связей радиации с высокой энергией электронным ускорителем будет иметь надежный изолировать и механические свойства.

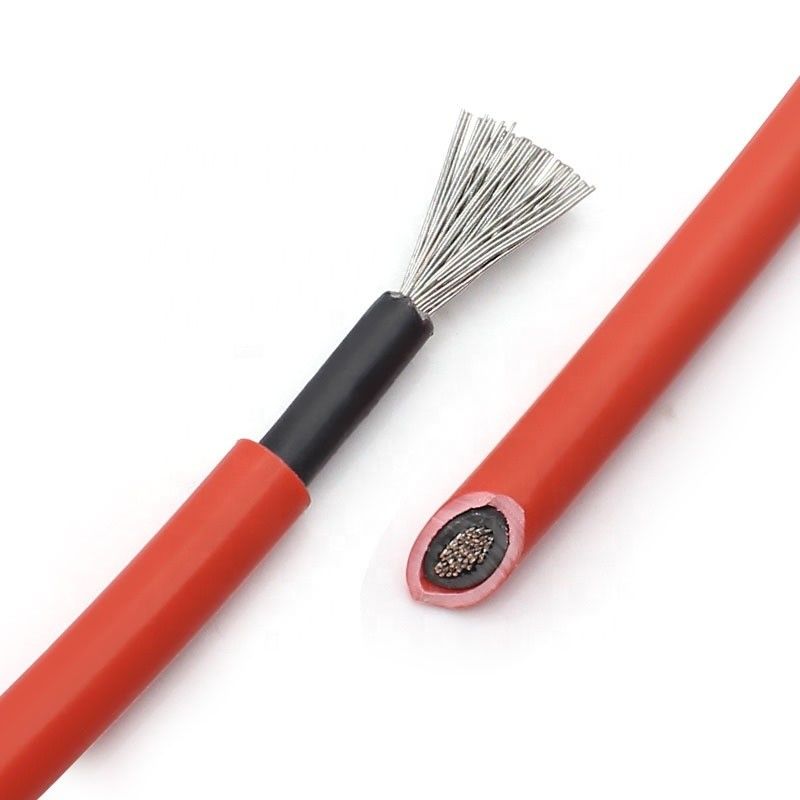

Кабель PV1-F фотовольтайческий
Кабель PV1-F фотовольтайческие солнечные модули на особенной кабельной сети, которая погод-устойчивы, высокая температура, ссадина и другие особенности. И имеющ длинную жизнь, высококачественный бескислородный медный проводник залуживал для обеспечения главного проводного влияния, высокопроизводительного изолируя материала и материала оболочки после образования поперечных связей радиации с высокой энергией электронным ускорителем сыграть надежное изолируя представление и механическое представление
Фотовольтайческий кабель H1Z2Z2-K
H1Z2Z2-K, кабель DC 1500V фотовольтайческий использовано в номинальной системе производства электроэнергии напряжения тока DC 1.5KV фотовольтайческой между проводником и проводником, и проводника и земли. Это модернизированный продукт на основании первоначального кабеля PV1-F-06/1KV фотовольтайческого. Улучшайте против старения влияние.
Детали продукта кабеля PV1-F фотовольтайческие
| Модель: | PV1-F | Наружный сели на мель диаметр проводника, который: | 2.60mm |
| Стандарт применения: | 2 PfG 1169/08.2007 | Толщина изоляции номинальная: | 0.8mm |
| Проводниковый материал: | IEC 60228, категория 5 сел залуживанную медную проволоку на мель | Толщина оболочки номинальная: | 0.9mm |
| Материал изоляции: | Облучение взаимн соединило полиолефин плам-retardant низко-дыма свободный от галоид | Наружный диаметр законченного провода: | 6.1±0.1mm |
| Материал оболочки: | радиация взаимн соединила полиолефин плам-retardant низко-дыма свободный от галоид | Сопротивление проводника (20ºC): | ≤5.09Ω/km |
| Номинальное поперечное сечение: | 4mm2 6mm2 | ºC температуры рабочей Среды: | -40~+90 |
| настоящая пропускная способность: | 5 высокое | Более высокая температура проводника: | +120ºC |
| Количество ядров: | 1 | Сошлите на температуру короткого замыкания позволяемую: | 200ºC5S |
| Структура проводника: | NO./mm 56/0.30 | Расклассифицированное напряжение тока: | DC: 1.8kv AC U. /U: 0.6/1kv |
Сопротивление оболочки поверхностное
Поверхностное сопротивление законченной защитной оболочки кабеля не должно быть более менее чем 109Ω.
Характеристики продукта кабеля PV1-F фотовольтайческие:
Представление кабеля PV1-F фотовольтайческое
1. Сопротивление DC
Сопротивление DC проводного ядра законченного кабеля нет больше чем 5.09Ω/km на 20ºC.
2. Тест напряжения тока погружения
Законченный кабель (20m) не будет нервное расстройство после быть погруженным в воде ºC (20±5) для 1h после теста напряжения тока 5min (AC 6.5kV или DC 15kV).
3. Долгосрочность выдерживает напряжение тока DC
Образец 5m длинное и положенное в ºC (85±2) дистиллированная вода содержа хлорид натрия 3% (NaCl) для (240±2) h, и 2 конца подвергаются действию поверхности воды для 30cm. Придайте напряжение тока DC 0.9kV между ядром провода и водой (проводное ядр провода соединено с положительным электродом, и вода соединена с отрицательным электродом). После брать вне образец, выполните тест напряжения тока погружения воды. Напряжение тока теста AC 1kV, и никакое нервное расстройство необходимо.
4. Сопротивление изоляции
Сопротивление изоляции законченного кабеля на 20ºC нет чем 1014Ω·см,
Сопротивление изоляции законченного кабеля на 90ºC нет чем 1011Ω·см.
|
Номинальная площадь поперечного сечения
|
mm2
|
1,5
|
2,5
|
4,0
|
6,0
|
10
|
16
|
25
|
35
|
|
Тип проводника
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
5
|
|
|
Номинальный диаметр проводника
|
mm
|
1,58
|
2,04
|
2,59
|
3,17
|
4,07
|
5,22
|
6,51
|
7,71
|
|
Номинальная толщина изоляции
|
mm
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,7
|
0,9
|
0,9
|
|
Номинальная толщина оболочки
|
mm
|
0,8
|
0,8
|
0,8
|
0,8
|
0,8
|
0,9
|
1,0
|
1,1
|
|
Средний наружный верхний предел диаметра
|
mm
|
5,4
|
5,9
|
6,6
|
7,4
|
8,8
|
10,1
|
12,5
|
14,0
|
|
Номинальный вес
|
kg/km
|
52
|
67
|
87
|
113
|
178
|
254
|
363
|
473
|
